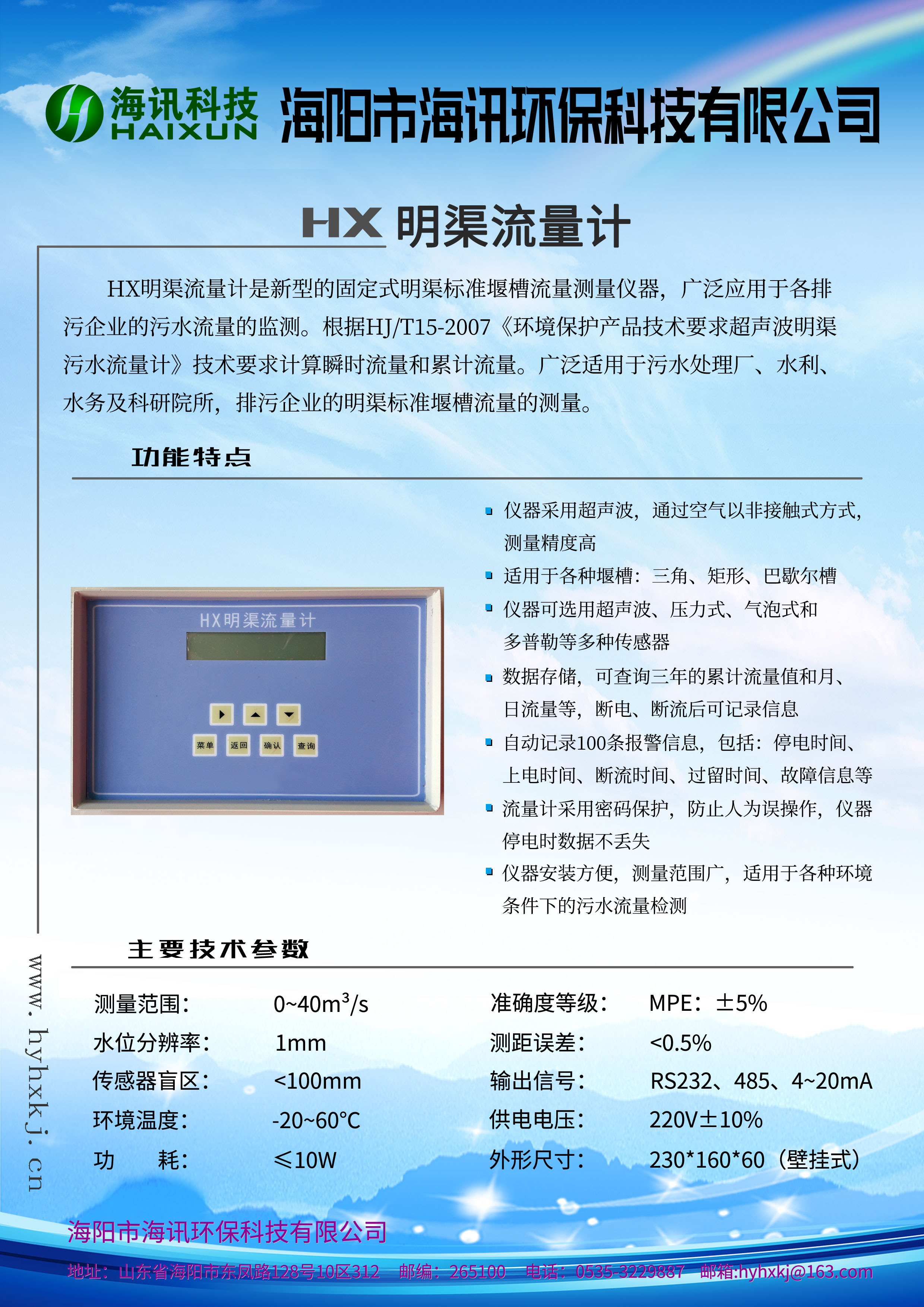

HX明渠流量計是新型的固定式明渠標準堰槽流量測量?jī)x器,廣泛應用于各排污企業的污水流量的監測。根據HJT 15-2007 《環境保護產品技術要求 超聲波明渠污水流量計》技術要求計算瞬時流量和累計流量。廣泛適用于污水處理廠、水利、水務及科研院所,排污企業的明渠標準巴歇爾槽流量的測量。
(1)近一年每日的日累計流量
(2)近兩年每月的月累計流量
(3)近兩年的年總累流量
(4)關鍵參數變更保存記錄
各項工作參數均加密碼保護,掉電不丟失,上電后自動運行。掉電狀態下數據有效保存二年以上。
外型尺寸 | 寬X高X厚度=230X160X60(壁掛式) |
測量范圍: | 0~4米3/秒 |
電源 | 220V市電 |
適用堰槽 | 巴歇爾槽 |
工作環境 | 溫度-10℃-50℃,相對濕度0-95% |
功耗 | ≤10W |
精度等級 | MPE:±5% |
信號輸出 | RS232、4-20mA |
水位分辨率 | 1mm |
工作原理
明渠堰槽的工作原理

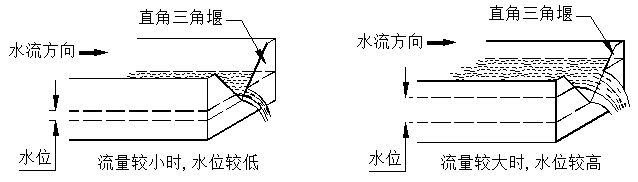

明渠內的流量越大,液位越高;流量越小,液位越低。如下圖所示:

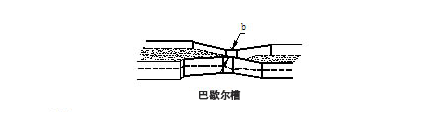

對于一般的渠道,液位與流量沒有確定的對應關系。因?yàn)橥瑯拥乃睿髁康拇笮?,還與渠道的橫截面積、坡度、粗糙度有關。在渠道內安裝量水堰槽(參見圖六),由于堰的缺口或槽的縮口比渠道的橫截面積小,因此,渠道上游水位與流量的對應關系主要取決于堰槽的幾何尺寸。同樣的量水堰槽放在不同的渠道上,相同的液位對應相同的流量。量水堰槽把流量轉成了液位。通過測量量水堰槽內水流的液位,再根據相應量水堰槽的水位-流量關系,反求出流量。常用的量堰槽如下圖:
量水堰槽的水位-流量關系可以從國家計量檢定規程《明渠堰槽流量計》JJG711-1990中查到。 每種類型的量水堰槽,都有自己的固定水位-流量對應關系。計算水位-流量關系時,三角堰要求要有渠道寬B、開口角度、上游堰坎高p的參數;巴歇爾槽只要求有喉道寬度的參數b。
超聲波測液位原理
本儀表采用超聲波回聲測距法測液位。探頭固定安裝在量水堰槽水位觀測點上方(水位觀測點的位置見堰槽構造說明)。探頭對準水面。探探頭向水面發射超聲波。超聲波被水面反射后,被探頭接收,儀表記下這段時間的長度,通過聲速和溫度等參數計算出液面距離探頭探頭的實際距離,實際距離減去安裝高度即為液位高度。
安裝儀表時,通過按鍵向儀表內存內設置探頭到“水位=0”的距離L(“系統參數”][13/24]“探頭距離”)。儀表從內存讀取參數L,用L減去D,求出液位H,(H=L-D)。
儀表的工作原理
儀表控制探頭發射和接收超聲波并轉為液位(單位:mm)。再通過相應公式,把液位轉成流量(單位可以是:L/s,或m3/h)。
儀表把瞬時流量按時間累加,得出累計流量。并在顯示屏上顯示出來。
從儀表上輸出的電信號有四種:(4~20)mA電流模擬信號、RS-232數字信號、485數字信號
